الكهرباء في التيار المستمر
المشكلة — كيف يعمل الدائرة الكهربائية في التيار المستمر وكيف يمكن تمثيلها؟
كيف يعمل الدائرة الكهربائية في التيار المستمر وكيف يمكن تمثيلها؟
- فهم ما هو التيار الكهربائي المستمر.
- التعرف على العناصر الرئيسية في دائرة كهربائية بسيطة.
- فهم أن الدائرة يجب أن تكون مغلقة حتى يمر التيار.
- معرفة كيفية تمثيل دائرة كهربائية باستخدام مخطط موحد.
الجزء 1 : التيار الكهربائي المستمر
التيار الكهربائي هو تحرك منظم للشحنات الكهربائية داخل دائرة. في الموصلات المعدنية، يتحرك الإلكترونات.
في التيار المستمر، يبقى اتجاه التيار دائماً ثابتاً في الدائرة. هذا هو الحال، مثلا، عند استخدام بطارية أو خلية جافة.
الخلية الجافة لديها طرفان: طرف موجب وطرف سالب. إنها تزود الطاقة اللازمة لتحريك الشحنات الكهربائية في الدائرة.
مثال : يمكن لمصباح متصل بخلية أن يضيء فقط إذا كانت الدائرة مغلقة بشكل صحيح.
التيار المستمر هو تيار كهربائي يمر دائماً في نفس الاتجاه داخل الدائرة. يتم توفيره من قبل مولدات مثل البطاريات أو الخلايا الجافة. لفهم عمل الدائرة الكهربائية، يجب أن نتذكر أنه ليس كافياً وجود مصدر طاقة فقط، بل يجب وجود مسار كامل يسمح لحركة الشحنات الكهربائية. هذه الفكرة أساسية في الصف الثالث ثانوي لأنها تشكل أساس دراسة الدوائر ومكوناتها وتمثيلها.
الجزء 2 : مكونات الدائرة الكهربائية

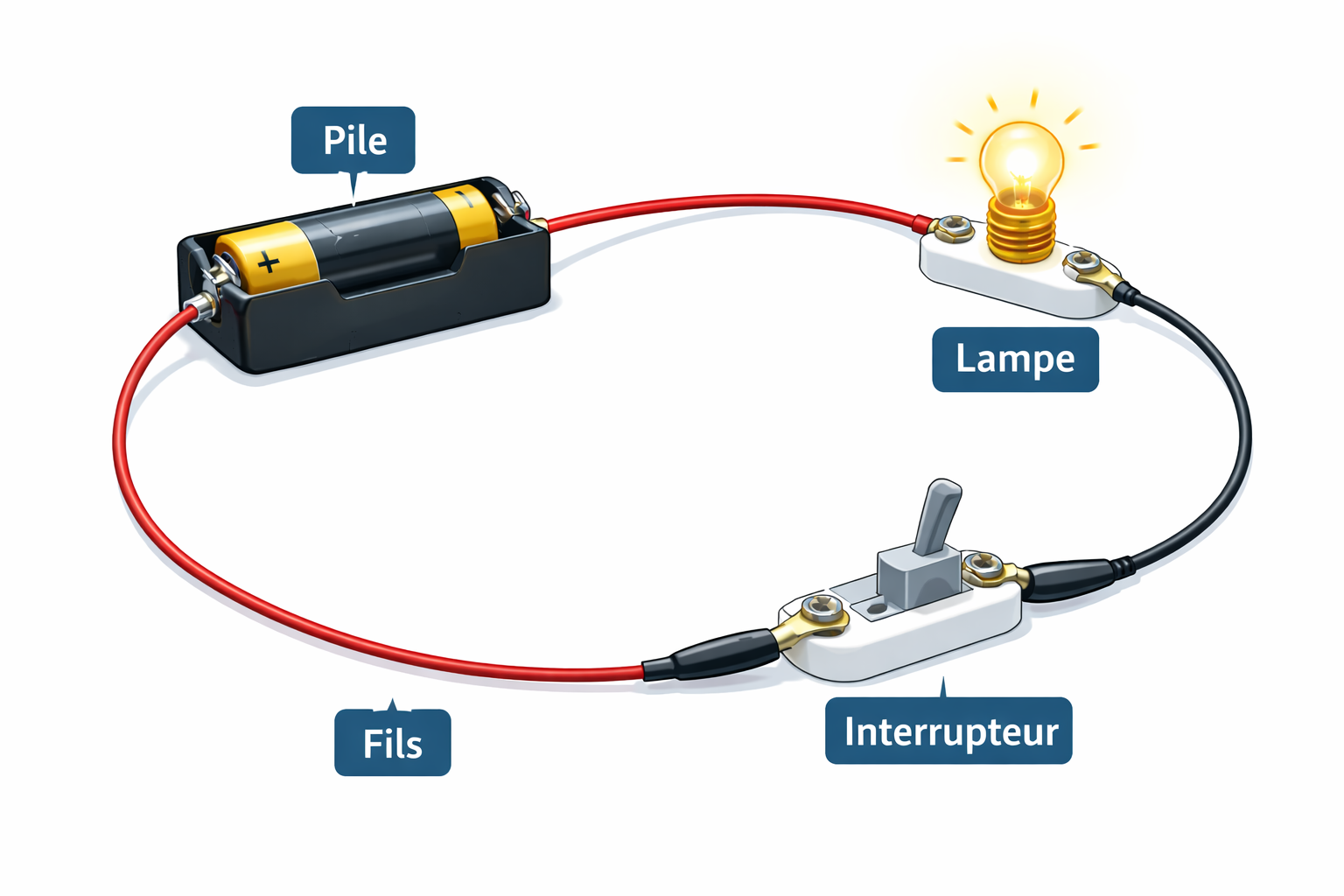

الدائرة الكهربائية البسيطة تتكون من عدة عناصر لكل منها دور محدد.
مصدر الطاقة : خلية جافة أو مولد يوفر الطاقة الكهربائية اللازمة لتشغيل الدائرة.
الموصلات : أسلاك كهربائية تربط المكونات المختلفة وتسمح بمرور التيار.
المستقبلات : أجهزة تستخدم الطاقة الكهربائية لإنتاج تأثير ما، مثل الضوء، الحركة أو الحرارة.
المفتاح الكهربائي : عنصر يسمح بفتح أو إغلاق الدائرة حسب الرغبة في إيقاف أو السماح بمرور التيار.
| العنصر | الدور | أمثلة |
|---|---|---|
| مصدر الطاقة | يوفر الطاقة الكهربائية | خلية، مولد |
| الموصلات | تسمح بمرور التيار | أسلاك كهربائية |
| المستقبلات | تستخدم الطاقة الكهربائية | مصباح، محرك |
| المفتاح الكهربائي | يفتح أو يغلق الدائرة | مفتاح بسيط |
لكل عنصر في الدائرة الكهربائية وظيفة محددة. يوفر مصدر الطاقة الطاقة، تؤمن الموصلات الاتصال بين العناصر، يحول المستقبل الطاقة الكهربائية إلى تأثير مفيد آخر، ويدير المفتاح مرور التيار. فهم دور كل عنصر يساعد ليس فقط على قراءة الدائرة بشكل أفضل، بل أيضاً على بناء أو تصحيح التركيب بطريقة منطقية ومنظمة.
الجزء 3 : تمثيل الدائرة الكهربائية
في الفيزياء، لا نرسم مكونات الدائرة كما هي في الواقع، بل نستخدم رموز موحدة. هذا يسمح للجميع بقراءة المخطط بنفس الطريقة.
إذاً، يعرض المخطط الكهربائي المكونات الأساسية للدائرة والروابط بينها، دون محاولة تقليد شكلها الحقيقي.
للتيار أن يمر، يجب أن تكون الدائرة مغلقة. إذا كانت الدائرة مفتوحة، لا يمر التيار ولا يعمل المستقبل.
يلعب المفتاح دوراً مهماً هنا:
- المفتاح مفتوح: الدائرة مقطوعة، التيار لا يمر؛
- المفتاح مغلق: الدائرة مكتملة، التيار يمكنه المرور.
| قاعدة / مفهوم | تفسير |
|---|---|
| رموز موحدة | تسمح بتمثيل المكونات بشكل عالمي |
| الدائرة المغلقة | ضرورية لمرور التيار |
| المفتاح المفتوح | يقاطع الدائرة ويمنع مرور التيار |
| المفتاح المغلق | يكمل الدائرة ويسمح بمرور التيار |
المخطط الكهربائي هو لغة مبسطة لكنها ضرورية لتمثيل الدائرة. بفضل الرموز الموحدة، يمكننا فهم تركيب التركيبة بسرعة دون الحاجة إلى صورة أو رسم واقعي. في الصف الثالث ثانوي، من الضروري معرفة أن الدائرة يجب أن تكون مغلقة لتعمل وأن المفتاح يتحكم في هذا الإغلاق. mastery of the electrical schematic thus allows transitioning from observing a real setup to a clear and usable scientific representation.
التيار المستمر هو حركة منظمة للشحنات الكهربائية في اتجاه واحد، عادة ما توفرها الخلايا أو البطاريات. تتكون الدائرة الكهربائية البسيطة من مصدر طاقة، موصلات، مستقبل أو أكثر، وغالبا مفتاح كهربائي. لكي يمر التيار، يجب أن تكون الدائرة مغلقة. التمثيل بواسطة مخطط كهربائي يعتمد على رموز موحدة ضروري لتحليل وفهم وبناء الدوائر بشكل صحيح. بإتقان هذه المفاهيم، يحصل الطالب على الأساس الضروري لدراسة دوائر أكثر تعقيداً وسلوك العناصر الكهربائية المختلفة.
