Électricité et circuits
Problématique — Comment l’électricité circule-t-elle dans un circuit et comment peut-on construire un circuit simple ?
- Comprendre ce qu’est un courant électrique.
- Identifier les composants d’un circuit électrique simple.
- Savoir réaliser un circuit fermé et observer son fonctionnement.
- Découvrir les notions de conducteur et d’isolant.
- Connaître les notions de tension (V) et d’intensité (A) à un niveau simple.
Partie 1 : Le courant électrique
Le courant électrique est un déplacement de charges à travers un conducteur (dans les métaux, ce sont surtout des électrons).
Quand on allume une lampe avec une pile, un courant circule dans le circuit et fait briller l’ampoule.
Remarque — Dans les métaux, le courant est dû au mouvement d’électrons ; dans une solution ionique, il est assuré par des ions.
- Sens du courant (conventionnel) : du + vers le –.
- Sens des électrons (dans un métal) : du – vers le +.
- Le courant correspond à un déplacement de charges.
- Il permet le transfert d’énergie de la source vers le récepteur.
Partie 2 : Les composants d’un circuit électrique

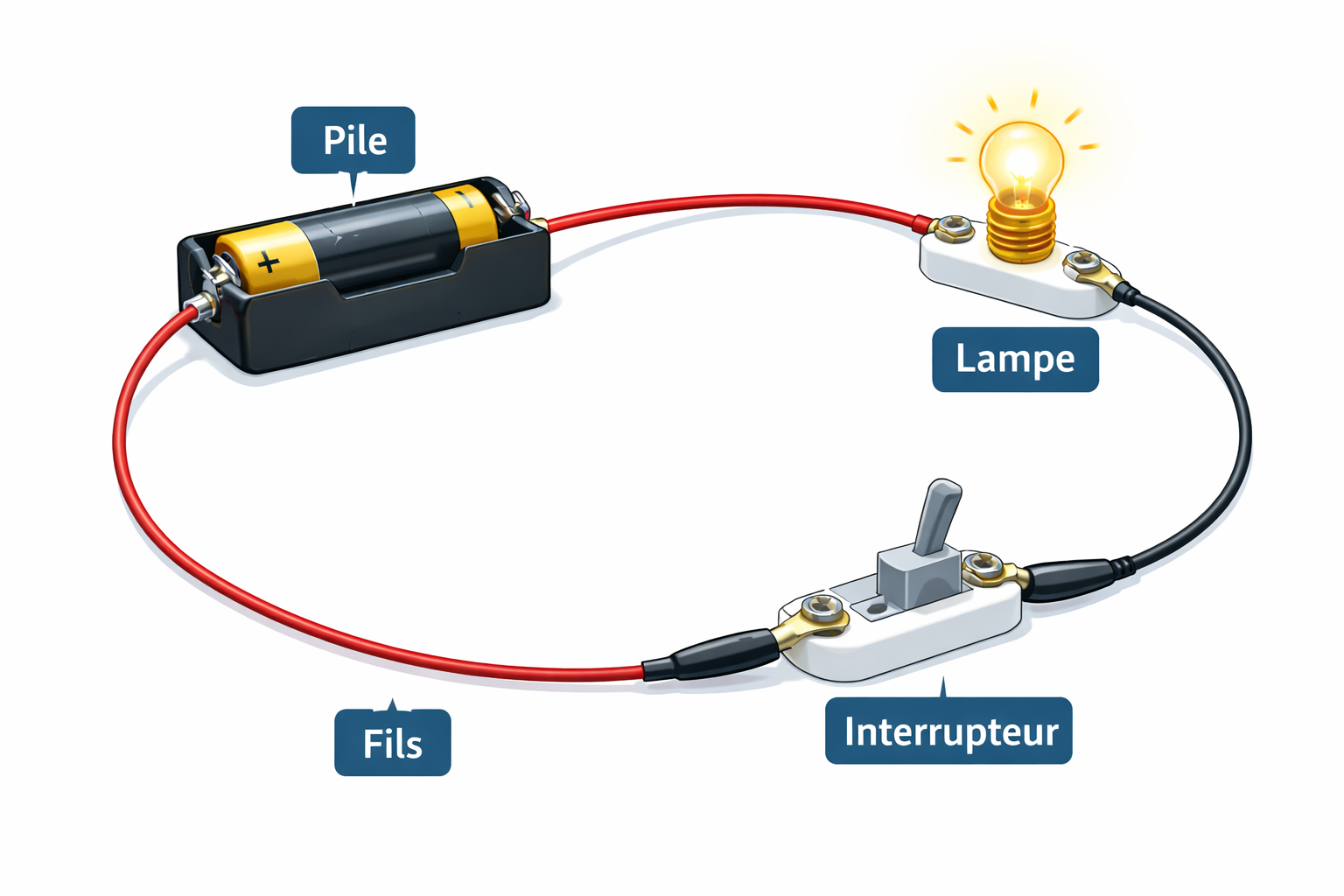

Composants principaux
- Source : pile ou générateur, fournit l’énergie électrique.
- Conducteurs : fils électriques qui permettent au courant de circuler.
- Récepteur : appareil qui utilise l’énergie électrique (ampoule, moteur).
- Interrupteur : permet d’ouvrir ou de fermer le circuit.

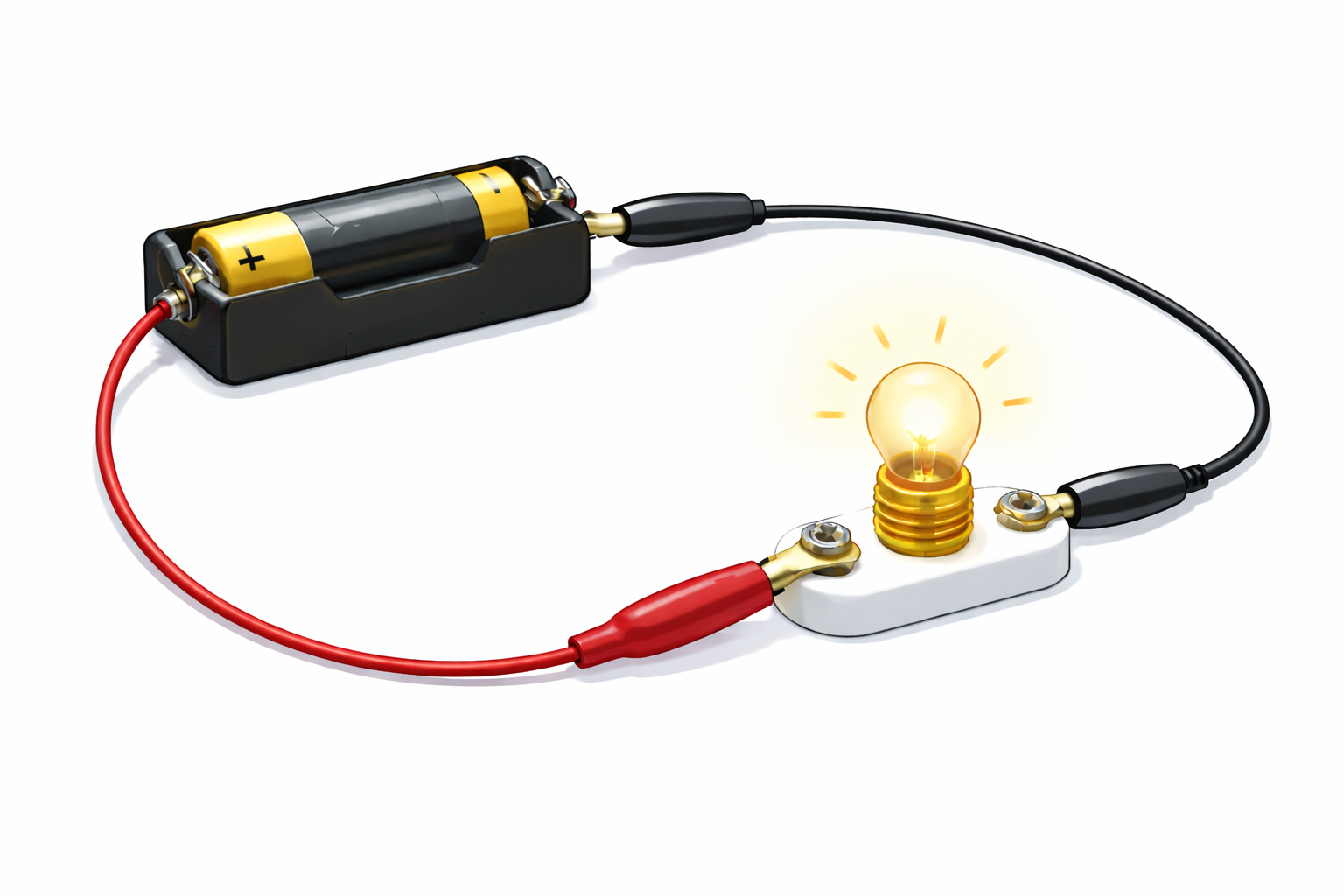

Un circuit simple comprend une pile, des fils, une ampoule et un interrupteur.
| Composant | Rôle | Exemples / Remarques |
|---|---|---|
| Source | Fournir l’énergie électrique | Pile 4,5 V, pile AA, générateur de labo |
| Conducteurs | Relier les éléments du circuit | Fils en cuivre gainés de plastique |
| Récepteurs | Convertir l’énergie électrique | Ampoule (lumière), moteur (mouvement) |
| Interrupteur | Ouvrir/fermer le circuit | Bouton, levier, poussoir |
- Tension (V) : “ce qui pousse” les charges (ex. pile 4,5 V).
- Intensité (A) : “ce qui circule” dans le circuit.
- Chaque composant a un rôle précis dans le fonctionnement du circuit.

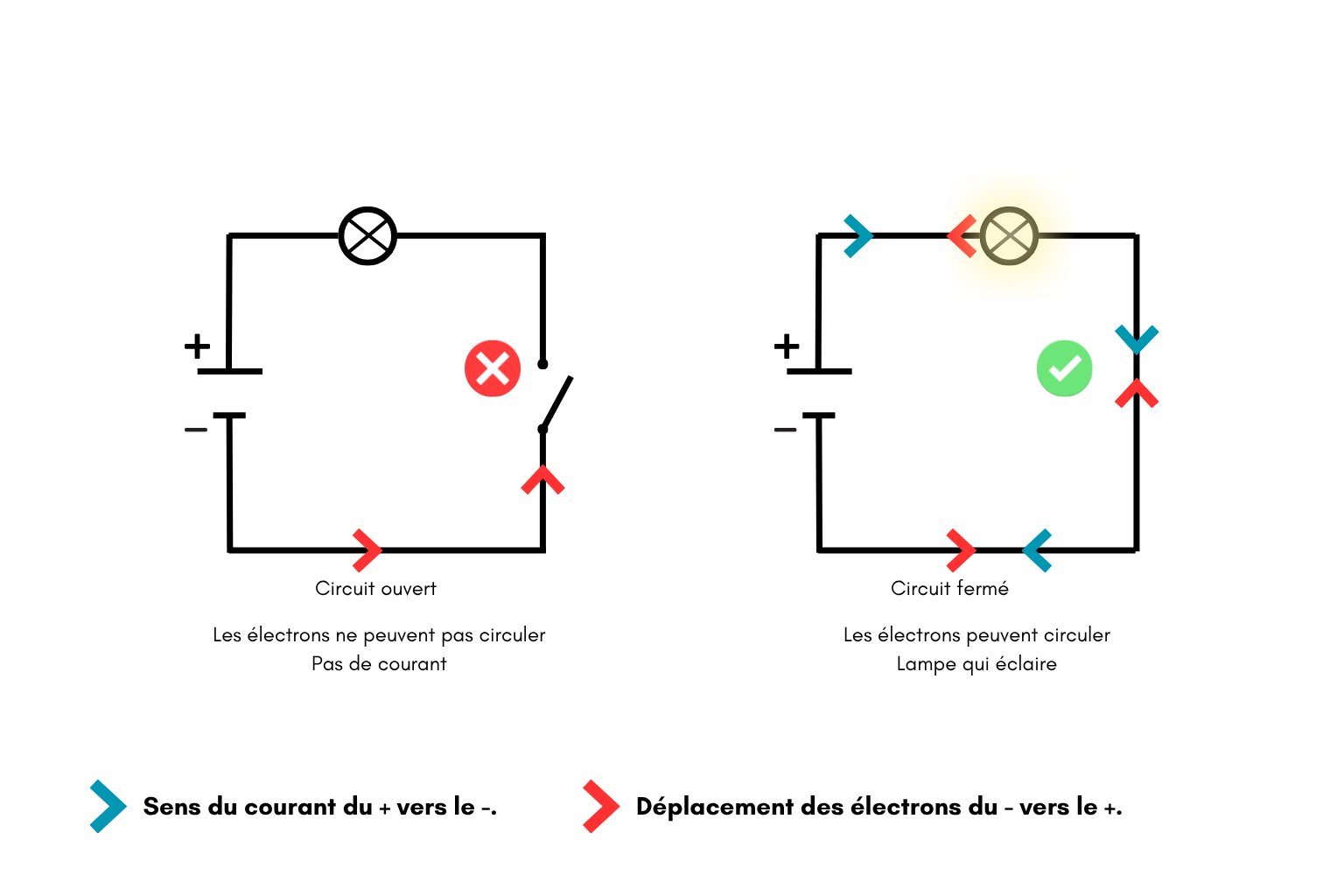

Partie 3 : Circuit fermé et circuit ouvert
Définitions
- Circuit fermé : le courant peut circuler, le récepteur fonctionne.
- Circuit ouvert : le courant ne circule pas, le récepteur ne fonctionne pas.
Quand l’interrupteur est fermé, l’ampoule s’allume ; quand il est ouvert, elle s’éteint.
| Interrupteur | État du circuit | État de l’ampoule |
|---|---|---|
| Fermé | Fermé (continu) | Allumée |
| Ouvert | Ouvert (coupure) | Éteinte |
- Le circuit doit être fermé pour que le courant circule.
Partie 4 : Conducteurs et isolants
Définitions
- Conducteur : matériau qui laisse passer le courant électrique (ex. : cuivre, aluminium, graphite).
- Isolant : matériau qui bloque le passage du courant (ex. : plastique, verre, bois sec).
Les fils électriques sont en cuivre (conducteur) recouverts de plastique (isolant).
Remarque — Certains isolants peuvent devenir conducteurs s’ils sont humides (ex. : bois mouillé).
| Type | Matériaux courants | Usage |
|---|---|---|
| Conducteurs | Cuivre, aluminium, graphite (mine de crayon) | Fils, pistes, contacts |
| Isolants | Plastique, verre, céramique, bois sec | Gainage, supports, sécurité |
- En classe, on utilise une pile ou un générateur de labo, jamais une prise secteur.
- Manipuler avec les mains sèches et ne pas court-circuiter la pile.
- Connaître conducteurs et isolants est essentiel pour construire des circuits sûrs.
L’électricité circule dans un circuit fermé grâce à une source d’énergie. Les composants du circuit ont des rôles spécifiques. La distinction entre conducteurs et isolants permet de comprendre comment le courant circule et comment assurer la sécurité.
