Optique géométrique
Problématique — Comment la lumière se propage-t-elle et comment peut-on expliquer les phénomènes d’ombre, de réflexion et de réfraction ?
- Comprendre la propagation rectiligne de la lumière dans un milieu homogène et transparent.
- Étudier les phénomènes d’ombre et de pénombre.
- Découvrir les lois de la réflexion et la réfraction de la lumière.
- Apprendre à utiliser les rayons lumineux pour modéliser ces phénomènes.
Partie 1 : La propagation rectiligne de la lumière
La lumière se propage en ligne droite dans un milieu homogène et transparent.
Quand on allume une lampe dans une pièce, la lumière éclaire directement les objets placés sur son trajet. Lorsqu’un objet opaque se trouve sur ce trajet, il empêche la lumière de passer et crée une zone d’ombre derrière lui.
La propagation rectiligne de la lumière est une idée essentielle en optique géométrique. Elle permet d’expliquer simplement pourquoi certains objets sont éclairés et d’autres non, et pourquoi des ombres apparaissent derrière les objets opaques. En 4e, cette propriété sert de base pour comprendre plusieurs phénomènes étudiés ensuite, comme l’ombre, la réflexion et la réfraction.

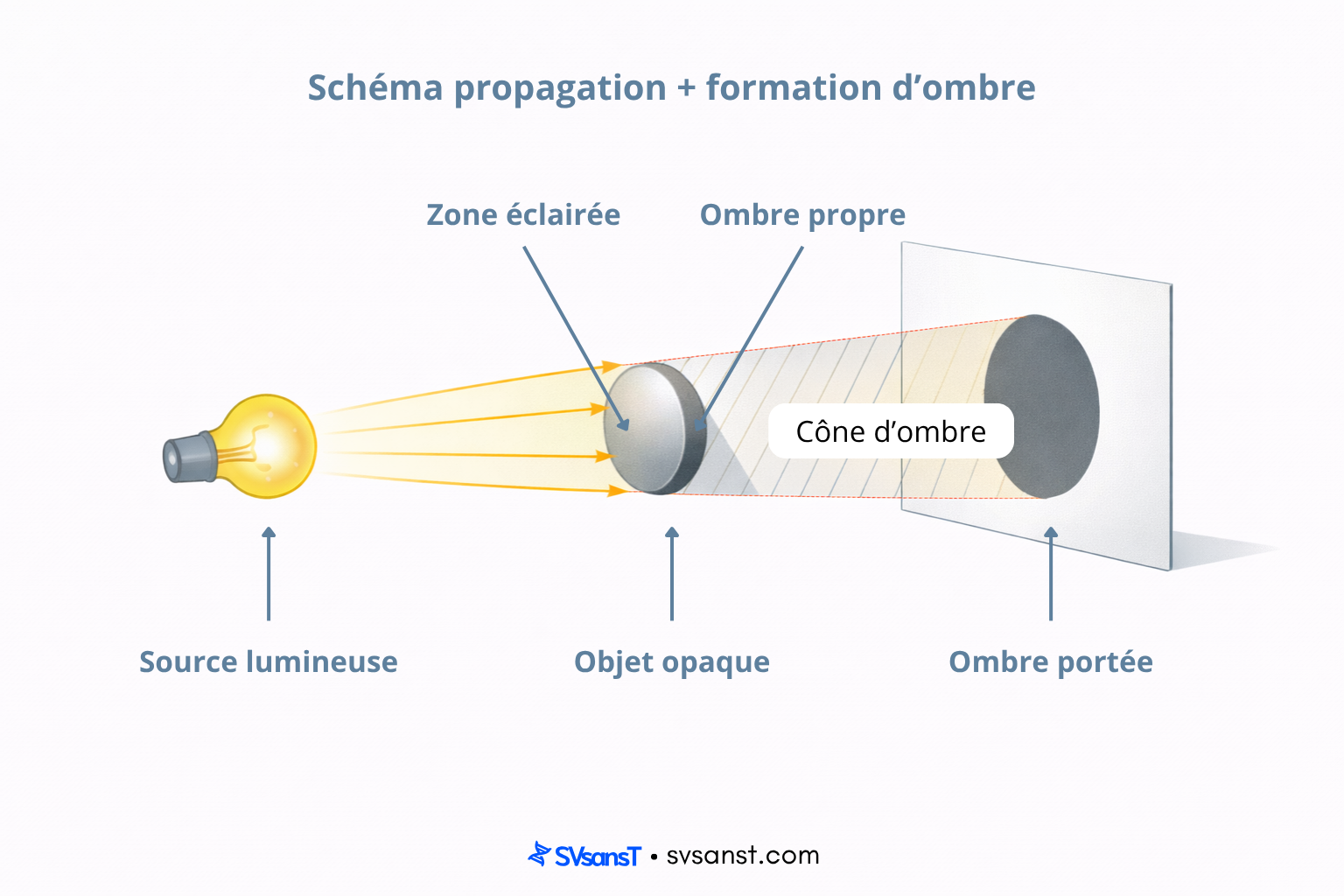

Partie 2 : Ombre et pénombre
Définitions
- Ombre : zone où la lumière de la source est totalement bloquée par un objet opaque.
- Pénombre : zone où la lumière est seulement partiellement bloquée.
Lorsque le Soleil éclaire un arbre, on observe une ombre au sol. Autour de cette ombre, il peut exister une zone un peu moins sombre appelée pénombre, car le Soleil est une source étendue et non un point lumineux unique.
| Zone | Éclairage | Cause |
|---|---|---|
| Ombre | Aucune lumière directe de la source | L’objet masque toute la source |
| Pénombre | Lumière partielle | L’objet masque seulement une partie de la source |
Les phénomènes d’ombre et de pénombre s’expliquent grâce à la propagation rectiligne de la lumière. Si la source lumineuse est ponctuelle, on obtient surtout une ombre nette. Si la source est étendue, comme le Soleil ou une grande lampe, une zone de pénombre apparaît souvent autour de l’ombre principale. Comprendre cette différence permet d’expliquer de nombreuses observations du quotidien, comme les ombres plus ou moins floues ou les éclipses.

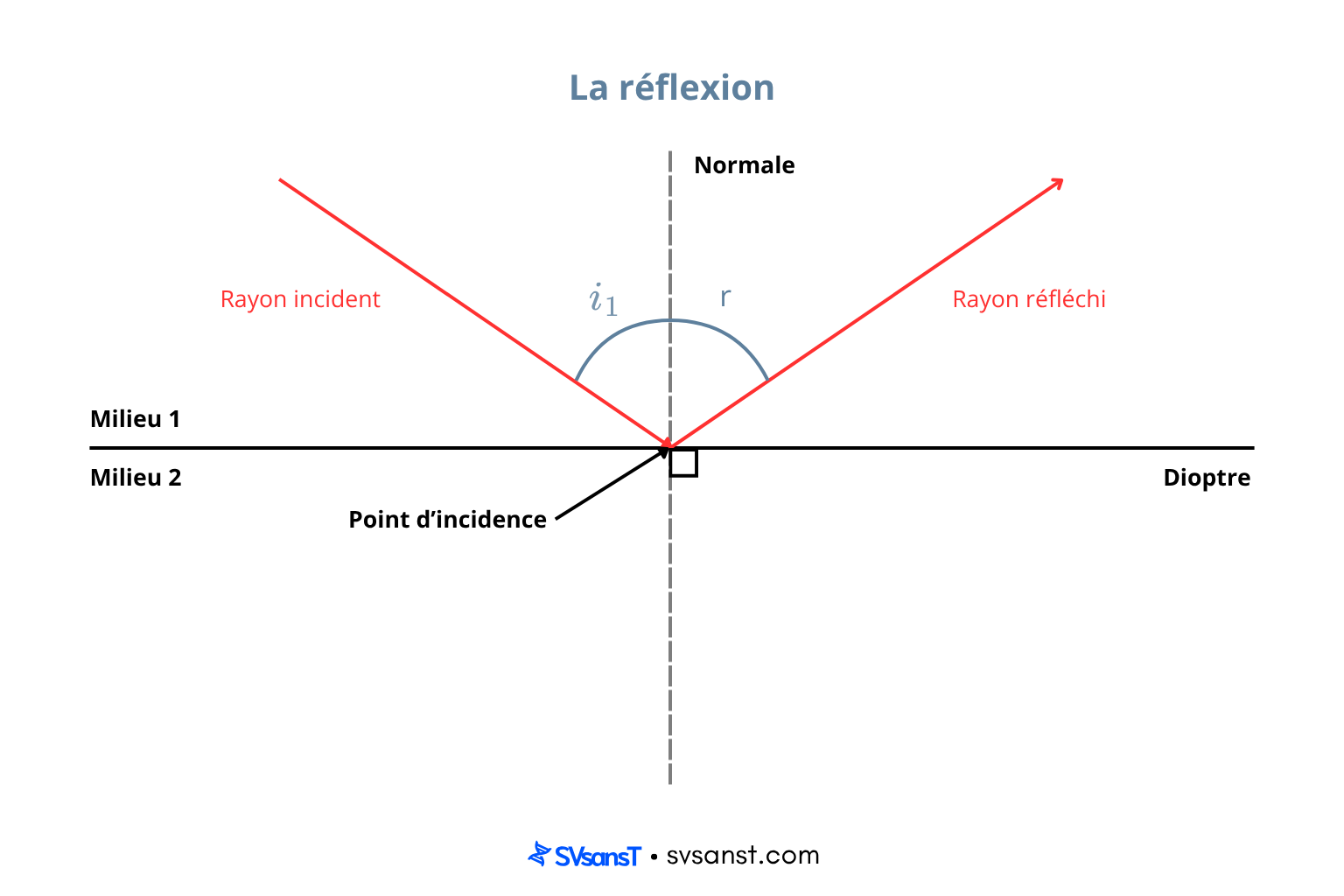

Partie 3 : La réflexion de la lumière
La réflexion est le phénomène par lequel la lumière est renvoyée par une surface.
Lois de la réflexion
- Le rayon incident, le rayon réfléchi et la normale au point d’incidence sont dans un même plan.
- L’angle d’incidence est égal à l’angle de réflexion. Ces angles se mesurent par rapport à la normale.
- Réflexion spéculaire : sur une surface lisse, comme un miroir, la lumière est renvoyée de manière ordonnée et peut former une image.
- Réflexion diffuse : sur une surface rugueuse, comme un mur, la lumière est renvoyée dans plusieurs directions.
Un miroir renvoie la lumière selon les lois de la réflexion, ce qui permet de voir son reflet. En revanche, un mur blanc renvoie aussi de la lumière, mais de façon diffuse : il éclaire la pièce sans former d’image nette.
La réflexion est un phénomène très courant : elle explique aussi bien le fonctionnement des miroirs que l’éclairage d’une pièce. Les lois de la réflexion permettent de prévoir avec précision la direction d’un rayon lumineux renvoyé par une surface. En 4e, il est important de distinguer la réflexion spéculaire, qui donne une image, de la réflexion diffuse, qui éclaire sans former d’image nette.

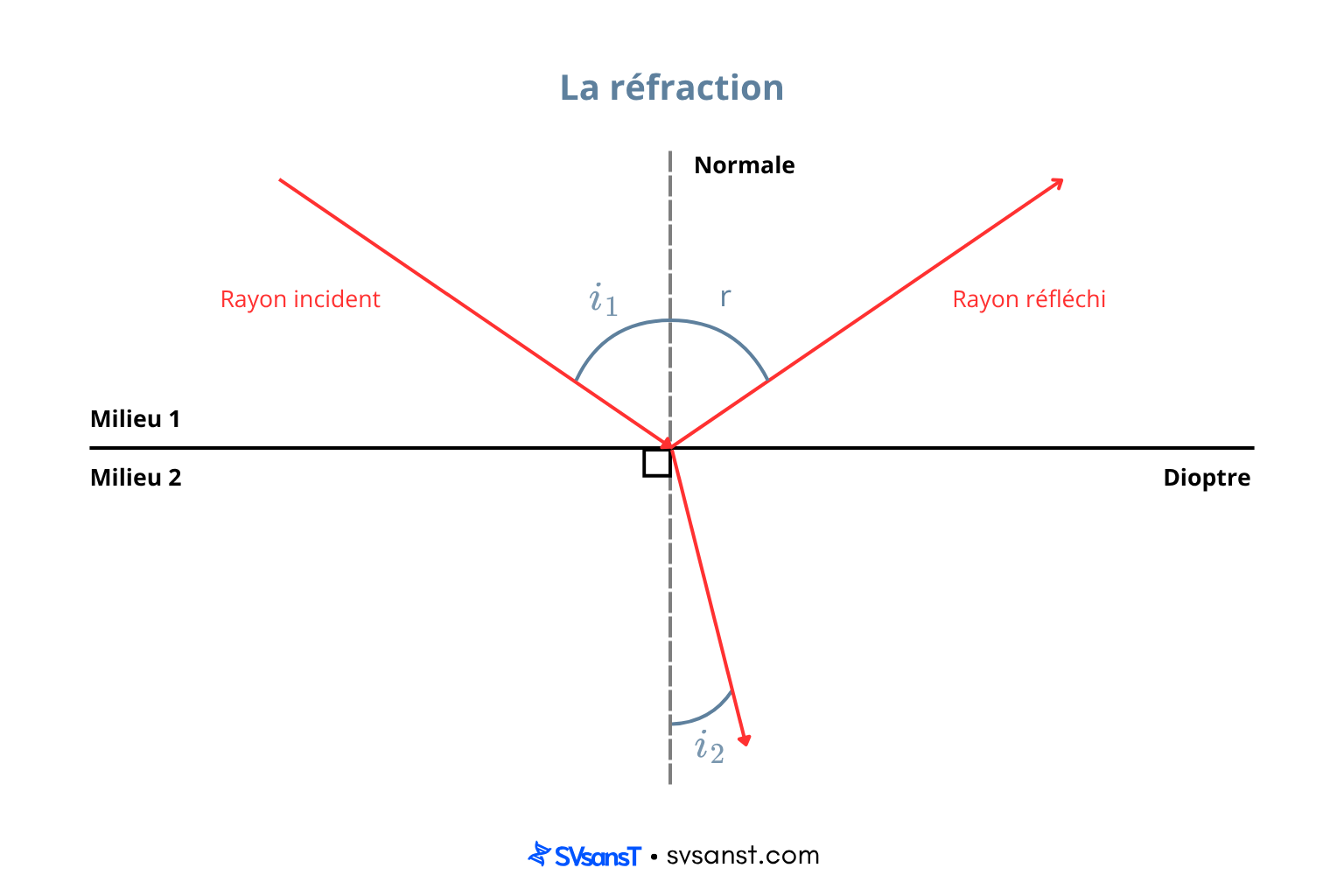

Partie 4 : La réfraction de la lumière
La réfraction est la déviation de la lumière lorsqu’elle passe d’un milieu transparent à un autre.
- Si la lumière passe d’un milieu où elle se propage plus vite vers un milieu où elle se propage moins vite, comme de l’air vers l’eau ou le verre, le rayon se rapproche de la normale.
- Si elle passe d’un milieu où elle se propage moins vite vers un milieu où elle se propage plus vite, comme de l’eau ou du verre vers l’air, le rayon s’éloigne de la normale.
Un bâton plongé dans l’eau semble cassé ou décalé à la surface. Cette impression est due à la réfraction : la lumière issue du bâton change de direction en passant de l’eau à l’air avant d’arriver à l’œil.
La réfraction montre que la lumière ne suit pas toujours une trajectoire rectiligne lorsqu’elle change de milieu. À l’interface entre deux milieux transparents, elle peut être déviée, ce qui provoque des effets visuels parfois surprenants. Ce phénomène permet d’expliquer pourquoi certains objets paraissent déplacés, déformés ou brisés lorsqu’on les observe à travers l’eau ou le verre. La réfraction joue aussi un rôle très important dans le fonctionnement des lentilles et de nombreux instruments d’optique.
La lumière se propage en ligne droite dans un milieu homogène et transparent, ce qui permet d’expliquer la formation des ombres et des pénombres. Lorsqu’elle rencontre une surface, elle peut être réfléchie ; lorsqu’elle change de milieu, elle peut être réfractée, c’est-à-dire déviée. Ces phénomènes suivent des règles précises et se modélisent à l’aide de rayons lumineux. L’optique géométrique donne ainsi des outils simples pour comprendre de nombreux phénomènes observés dans la vie courante et préparer l’étude d’applications plus complexes en physique.
